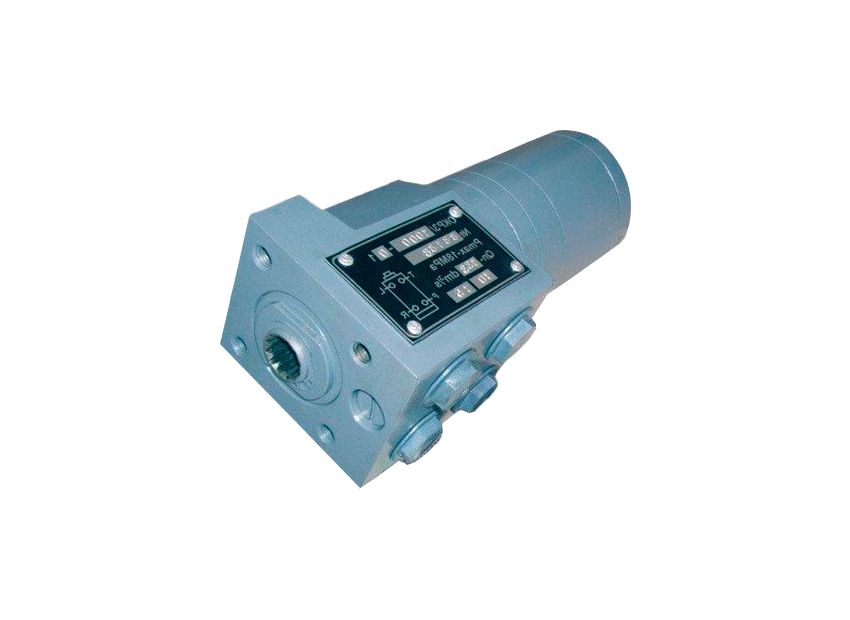

Насос дозатор рульового керування на Навантажувач ТО-18, ТО-28, 250 см³, Стройгідравліка
- Самовивіз з Нової пошти
- Кур'єр Нової Пошти
- Самовивіз з магазину
- Інші транспортні служби
- Готівкою при отриманні
- Безготівковий переказ
- Приват 24
- LiqPay
Принцип дії та особливості Насоса дозатора рульового керування на Навантажувач ТО-18, ТО-28, 250 см³, Стройгідравліка
Насос дозатор рульового керування на Навантажувач ТО-18, ТО-28, 250 см³ виконаний у виконанні «гідроруль пріоритетний» з вбудованим запобіжним, запірним, протиударним, підживлювальними та аварійними клапанами і забезпечує у нейтральній позиції при замкнених циліндрових лініях з'єднання напірної лінії з лінією додаткового споживача.
Приклад запису позначення при замовлені та застосуванні в документаціїї іншої продукції гідрокерма з об'ємом 1000 см³, що додається, виготовленого у кліматичному виконанні У1: ОКР3/1000-У1 ТУ У 06958891-005-2000.

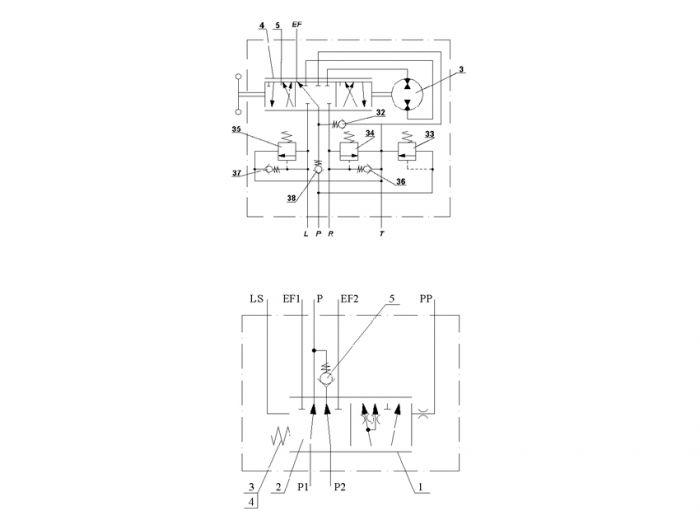

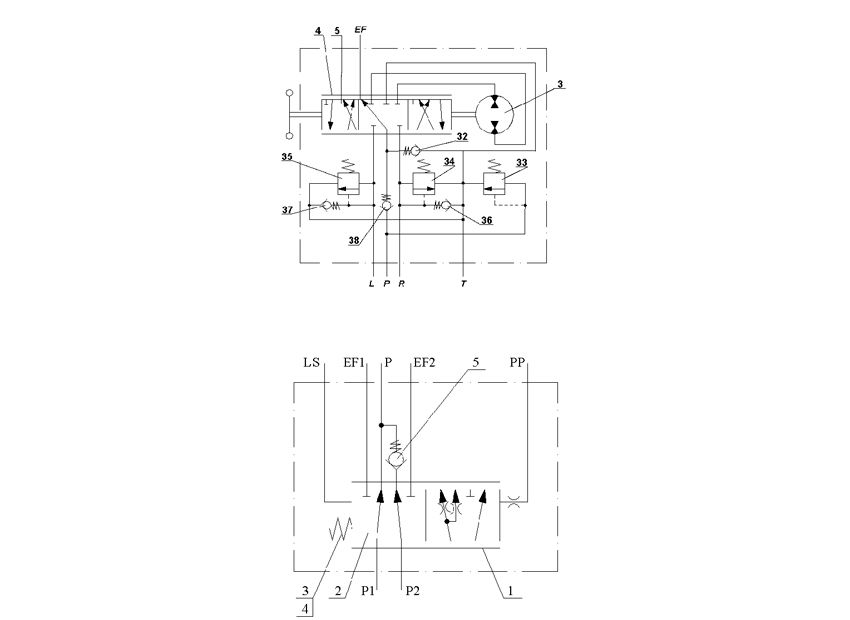

Умовні буквені позначення та терміни, що застосовуються в тексті та графічних зображеннях:
- P - напірна лінія гідроруля;
- T - зливна лінія гідроруля;
- L - циліндрова лінія для повороту вліво;
- R - ціліндрова лінія для повороту праворуч;
- EF - лінія додаткового споживача.
Область застосування
Виріб застосовується у:
- Фронтальні навантажувачі: ТО-18
- Колісні трактори: Т-120
Аналоги
Взаємозамінність із аналогами: DANFOSS OSPB 250 LS+OVP 20+OLS 40; Омскгідропривід НДО 250/1-16.
Технічні характеристики
Найменування параметра та розміру | Гранічне відхилення | Норма для виконання | |||||||||||
80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | ||
Об'єм, що подається, см³ | ± 10%*) | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 |
Максимальний тиск в напірної линії гідроруля, МПа | — | 18 | |||||||||||
Максимальний тиск на зливі, МПа | — | 18 | |||||||||||
Номінальна витрата, л/хв | ± 10% | 12,5 | 16 | 25 | 40 | 63 | 80 | ||||||
Діапазон витрат, л/хв | — | 10...20 | 12,5...25 | 20...40 | 25...50 | 40...80 | 50...80 | ||||||
Реалізована частота обертання, об/хв | не менше | 75 | |||||||||||
Діапазон налаштування тиску запобіжного клапану, МПа | — | 10...18 | |||||||||||
Диапазон налаштування тиску спрацьовування протиударних клапанів, МПа | — | 13...21 | |||||||||||
Люфт валу гідроруля, ° | не більше | 15 | |||||||||||
Крутний момент на валу гідроруля, Н·м | не більше | 10 | |||||||||||
«Пробуксування», об/хв | не більше | 15 | — | ||||||||||
Механічний ККД | не більше | 0,6 | — | ||||||||||
«Ковзання», об/хв | не більше | 2,5 | |||||||||||
Втрати тиску в нейтральному положенні валу гідроруля, МПа | не більше | 0,2 | 0,25 | 0,3 | 0,4 | 0,6 | 0,8 | ||||||
Втрати тиску при обертанні валу гідроруля, МПа | не більше | 5,5 | |||||||||||
Час падіння тиску до тиску нейтрального положення валу гідроруля, с | не більше | 2 | |||||||||||
Витоку в зливну лінію, л/хв | не більше | 1,8 | |||||||||||
Номінальна кінематична в'язкість робочої рідини, мм²/с | ± 10% | 30 | |||||||||||
Діапазон кінематичної в'язкості рабочої рідини, мм²/с | — | 10...1000 | |||||||||||
Ліапазон температури робочої рідини, °С**)***) | -45...+75 | ||||||||||||
Клас чистоти рабочої рідини за ГОСТ 28028 | не нижче | 15А-4-16 | |||||||||||
Тонкість фильтрації, мкм | не грубіше | 25 | |||||||||||
Маса гидрокерма, кг****) | ± 10% | 6,2 | 6,3 | 6,4 | 6,5 | 6,6 | 6,7 | 6,9 | 7,1 | 7,2 | 7,5 | 7,8 | 8,4 |

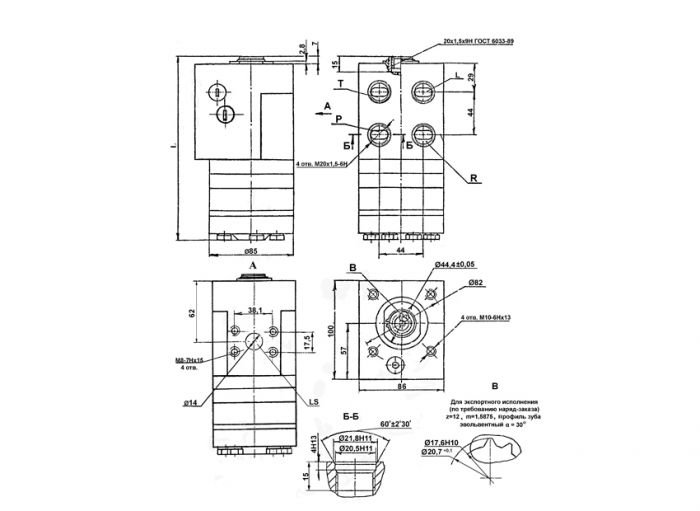

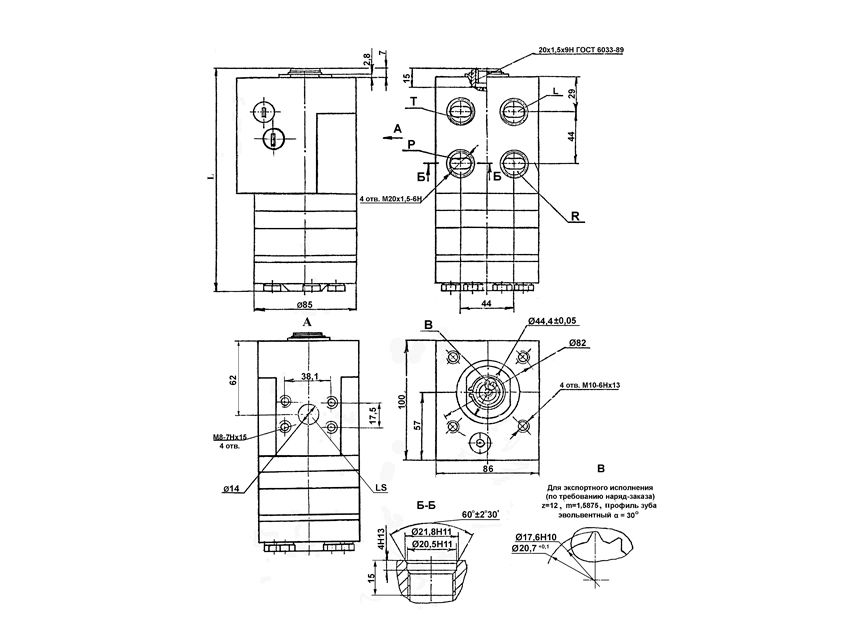

Габаритні розміри гидрокерма, мм | |||||||||||||
довжина L | ± 5% | ||||||||||||
висота | 100 | ||||||||||||
ширина | 86 |
Як підключити
Чому варто купити у нас
- Унікальне обладнання, яке перевірено роками та отримало визнання як в Україні, так і за її межами;
- Консультація спеціаліста та підбір потрібного компонента гідравліки на ваше обладнання, підбір аналогів;
- Наявність на складі або виготовлення у найкоротші терміни;
- Гнучка цінова політика для оптових та постійних клієнтів;
- Працюємо по всій Україні, можливе відправлення післяплатою, доставка продукції в будь-яку точку України транспортною компанією Нова пошта.
Виготовлення на замовлення
Потрібне інше гідрокермо? Ми готові допомогти з підбором необхідного вам обладнання. Також можливе виготовлення гідроруля згідно вашого запиту. Для цього необхідно повідомити нам необхідні технічні характеристики гідроруля. Після ознайомлення з вашим запитом наші фахівці підготують відповідь.
Примітка
У разі відсутності на сайті необхідної продукції, зв'яжіться з менеджерами компанії по телефону або залиште заявку на зворотній зв'язок і вам нададуть всю необхідну допомогу в питанні підбору обладнання або його аналогів.
Купуючи у нас – будьте впевнені в оригінальності та надійності продукціїї!
-
Виробник:Стройгідравліка
-
Країна виробництва:Україна
-
Стан:новий
-
Тип техніки:
-
Сумісність з маркою:
-
Сумісність з технікою:ТО-18, ТО-28
-
Номінальна витрата, л/хв:25
-
Максимальний тиск, МПа:18
-
Об'єм, що подається, куб см:250
-
Серія:ОКР3
-
Реалізована частота обертання, не менше об / хв:75
-
Діапазон налаштування тиску спрацьовування запобіжного клапана, МПа:10...18
-
Діапазон налаштування тиску спрацьовування протиударних клапанів, МПа:13...21
-
Люфт валу гідроруля:15
-
Крутний момент на валу гідроруля, Нм не більше:10
-
«Ковзання», об/хв не більше:2,5
-
Втрати тиску в гідрорулі, МПа не більше:0,2
-
Час падіння тиску до тиску нейтрального положення валу гідроруля, с, не більше:2
-
Витоки в зливну лінію, не більше л/хв:1,8
-
Номінальна кінематична в'язкість робочої рідини, мм2/с:30
-
Діапазон кінематичної в'язкості робочої рідини, мм 2/с:10…1000
-
Діапазон температури робочої рідини,°С:-45...+75
-
Клас чистоти робочої рідини за ГОСТ 28028 не нижче:15А-4-16
-
Тонкість фільтрації, мкм не грубіше:25
