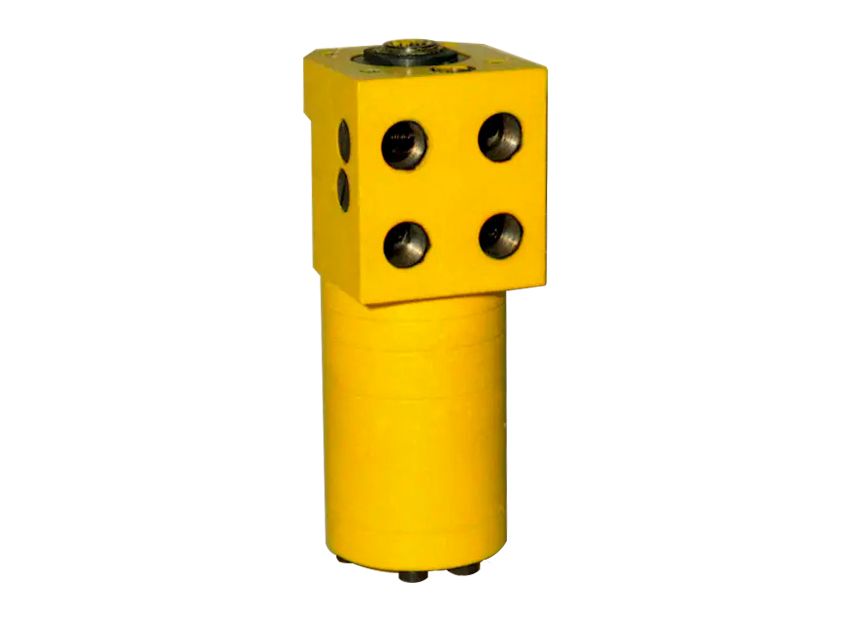

Насос дозатор рульового керування на Фронтальний Навантажувач ТО-17, 250 см³, Стройгідравліка

Артикул: ОКР4-250-48
Немає на складі
В наявності
0,00 грн
13 311,60 грн
+
Способи доставки
  • Самовивіз з Нової пошти
  • Кур'єр Нової Пошти
  • Самовивіз з магазину
  • Інші транспортні служби
Способи оплати
  • Готівкою при отриманні
  • Безготівковий переказ
  • Приват 24
  • LiqPay
Опис
Вас заинтересует:
  1. Принцип дії та особливості
  2. Область застосування
  3. Аналоги
  4. Технічні характеристики
  5. Як підключити
  6. Чому варто купити у нас
  7. Виготовлення на замовлення

Принцип дії та особливості Насоса дозатора рульового керування на Фронтальний Навантажувач ТО-17, 250 см³, Стройгідравліка

Насос дозатор рульового керування на Фронтальний Навантажувач ТО-17, 250 см³ призначений для роботи з насосом при встановленні його в гідросистему рульового управління, самохідних машин, що мають швикість руху не більше 50 км/год

Можливість застосування гідрорулів на машинах, що мають швидкість руху понад 50 км/год, визначається приймальними комісіями цих машин. Гідроруля забезпечує нейтральні позиції золотника при замкнених циліндрових лініях з'єднання зі зливною.

Приклад запису позначення при замовленні та застосуванні в документації іншої продукції гідроруля з об'ємом 1000 см³, що подається, виготовленого в кліматичному виконанні У1: ОКР4/1000-У1ТУУ 06958891-006-2000.

Умовні буквені позначення та терміни, що застосовуються в тексті та графічних зображеннях:

  • P - напірна лінія гідрокерма;
  • T - зливна лінія гідрокерма;
  • L - циліндрова лінія для повороту ліворуч гідроруля;
  • R - циліндрова лінія для повороту праворуч.

Область застосування

Виріб застосовується для:

  • Екскаватори: ЕО-3323А
  • Фронтальні навантажувачі: ТО-17
  • Автогрейдери: Д-710А, Д-598А, Д-557А

Аналоги

Взаємозамінність із аналогами: Болгарія HKUS 250/4; DANFOSS OSPB 250 LS+OVP 20+OLS 40; Омскгідропривід НДО 250/1-16.

Технічні характеристики

Найменування параметру та розміру Гранічне відхилення Норма для використання
80 100 125 160 200 250 315 400 500 630 800 1000
Об'єм, що подається, см³ ± 10%*) 80 100 125 160 200 250 315 400 500 630 800 1000
Максимальний тиск у напірній лінії гідроруля, МПа 18
Максимальний тиск на зливі, МПа 18
Номінальна витрата, л/хв ± 10% 12,5 16 25 40 63 80
Діапазон витрати, л/хв 10...20 12,5...25 20...40 25...50 40...80 50...80
Реалізована частота обертання, об/хв не менше 75

Діапазон налаштування тиску запобіжного клапану, МПа

10...18
Діапазон налаштування тиску спрацьовування протиударних клапанів, МПа 13...21
Люфт валу гідроруля, …° не більше 15
Крутний момент на валу гідроруля, Н·М не більше 10
«Пробуксування», об/хв
не більше 15
Механічний ККД не більше 0,6
«Ковзання», об/хв не більше 2,5
Втрати тикску у нейтральному положенні валу гідрокерма, МПа не більше 0,2 0,25 0,3 0,4 0,6 0,8
Втрати тиску при обертанні валу гідроруля, МПа не більше 5,5
Час падіння тиску до тиску нейтрального положення валу гідроруля,с не більше 2
Витоку у зливну лінію, л/хв не більше 1,8
Номінальна кінематична в'язкість робочої рідини, мм²/c ± 10% 30
Діапазон кінематичної в'язкості робочої рідини, мм²/c 10...1000
Діапазон температури робочої рідини, °C**)***)   -45...+75
Клас чистоти робочої рідини за ГОСТ 28028 не нижче 15А-4-16
Тонкість фільтрації, мкм не грубіше 25
Маса гідроруля, кг****) ± 10% 6,2 6,3 6,4 6,5 6,6 6,7 6,9 7,1 7,2 7,5 7,8 8,4

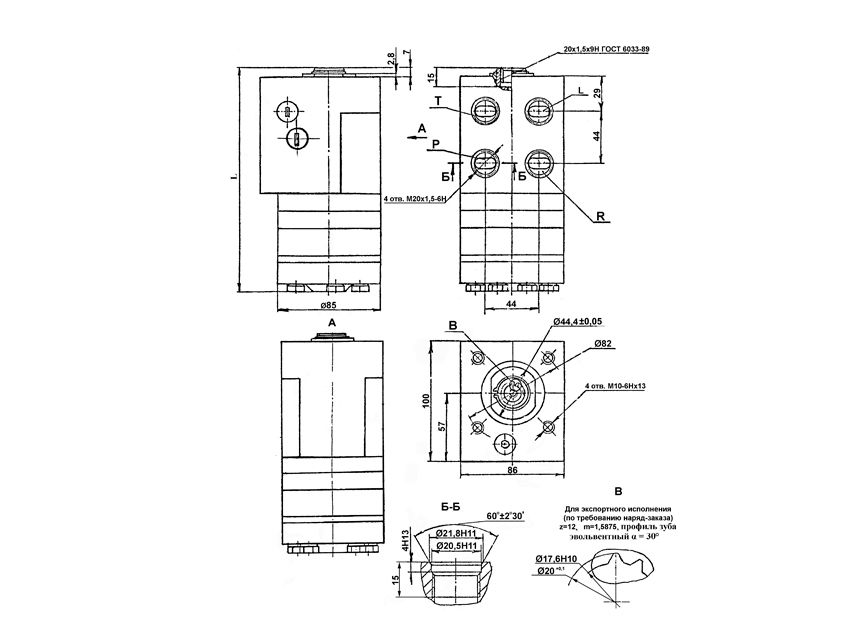

Габаритні розміри гідрокерма, мм
довжина L ± 5% 185 186 188 190 192,5 192,5 200 205 211,5 219,5 230,5 243
висота 100
ширина 86


* — Допускається збільшення граничного відхилення об'ємів гідроруля, що подаються, до 80% при попутному навантаженні відповідно тиску в циліндровій лінії гідроруля (5±1) МПа і частоті обертання валу гідроруля (15±5) об/хв.
** — Для виконання ХЛ1 мінус 60… плюс 75°С.
*** — Допускається краткочасна робота гідрорукерма при температурі робочої рідини плюс 90°С.
**** — При виконанні кришок гідромотора з чавуну маса гідрокерма збільшується на 0,8 кг.

Як підключити

 як підключити Гідрокермо ОКР4-250-48

схема підключення Гідрокерма ОКР4-250-48

Чому варто купити у нас

  1. Унікальне обладнання, яке перевірено роками та отримало визнання як в Україні, так і за її межами;
  2. Консультація спеціаліста та підбір потрібного компонента гідравліки на ваше обладнання, підбір аналогів;
  3. Наявність на складі або виготовлення у найкоротші терміни;
  4. Гнучка цінова політика для оптових та постійних клієнтів;
  5. Працюємо по всій Україні, можливе відправлення післяплатою, доставка продукції в будь-яку точку України транспортною компанією Нова пошта.

Виготовлення на замовлення

Потрібне інше гідрокермо? Ми готові допомогти з підбором необхідного вам обладнання. Також можливе виготовлення гідроруля згідно вашого запиту. Для цього необхідно повідомити нам необхідні технічні характеристики гідроруля. Після ознайомлення з вашим запитом наші фахівці підготують відповідь.

Примітка

У разі відсутності на сайті необхідної продукції, зв'яжіться з менеджерами компанії по телефону або залиште заявку на зворотній зв'язок і вам нададуть всю необхідну допомогу в питанні підбору обладнання або його аналогів.

Купуючи у нас – будьте впевнені в оригінальності та надійності продукціїї!

Характеристики
  • Виробник:
    Стройгідравліка
  • Країна виробництва:
    Україна
  • Стан:
    новий
  • Сумісність з маркою:
  • Сумісність з технікою:
    ЭО-3323А, ТО-17, Д-710А, Д-598А, Д-557А
  • Номінальна витрата, л/хв:
    25
  • Максимальний тиск, МПа:
    18
  • Об'єм, що подається, куб см:
    250
  • Серія:
    ОКР4
  • Реалізована частота обертання, не менше об / хв:
    75
  • Діапазон налаштування тиску спрацьовування запобіжного клапана, МПа:
    10...18
  • Діапазон налаштування тиску спрацьовування протиударних клапанів, МПа:
    13...21
  • Люфт валу гідроруля:
    15
  • Крутний момент на валу гідроруля, Нм не більше:
    10
  • «Ковзання», об/хв не більше:
    2,5
  • Втрати тиску в гідрорулі, МПа не більше:
    0,2
  • Час падіння тиску до тиску нейтрального положення валу гідроруля, с, не більше:
    2
  • Витоки в зливну лінію, не більше л/хв:
    1,8
  • Номінальна кінематична в'язкість робочої рідини, мм2/с:
    30
  • Діапазон кінематичної в'язкості робочої рідини, мм 2/с:
    10…1000
  • Діапазон температури робочої рідини,°С:
    -45...+75
  • Клас чистоти робочої рідини за ГОСТ 28028 не нижче:
    15А-4-16
  • Тонкість фільтрації, мкм не грубіше:
    25
