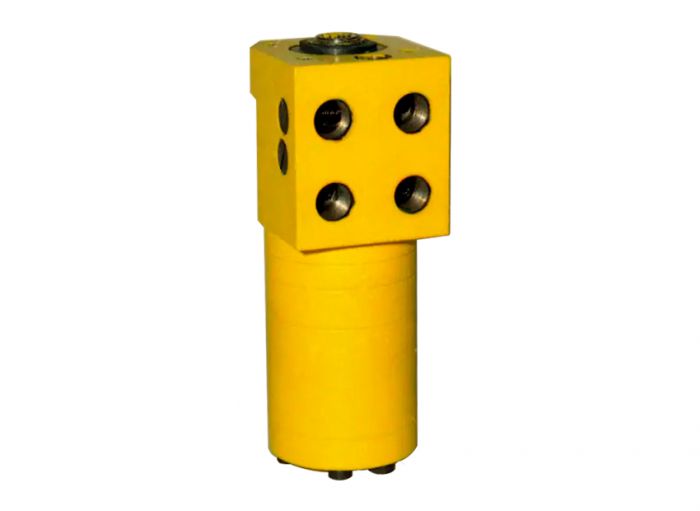

Насос дозатор рульового керування на Екскаватор ЭО-3323А, 630 см³, Стройгідравліка
- Самовивіз з Нової пошти
- Кур'єр Нової Пошти
- Самовивіз з магазину
- Інші транспортні служби
- Готівкою при отриманні
- Безготівковий переказ
- Приват 24
- LiqPay
Принцип дії та особливості Насоса дозатора рульового керування на Екскаватор ЭО-3323А, 630 см³, Стройгідравліка
Насос дозатор рульового керування на Екскаватор ЭО-3323А, 630 см³ призначений для роботи з насосом при встановленні його в гідросистему рульового управління, самохідних машин, що мають швикість руху не більше 50 км/год
Можливість застосування гідрорулів на машинах, що мають швидкість руху понад 50 км/год, визначається приймальними комісіями цих машин. Гідроруля забезпечує нейтральні позиції золотника при замкнених циліндрових лініях з'єднання зі зливною.
Приклад запису позначення при замовленні та застосуванні в документації іншої продукції гідроруля з об'ємом 1000 см³, що подається, виготовленого в кліматичному виконанні У1: ОКР4/1000-У1ТУУ 06958891-006-2000.

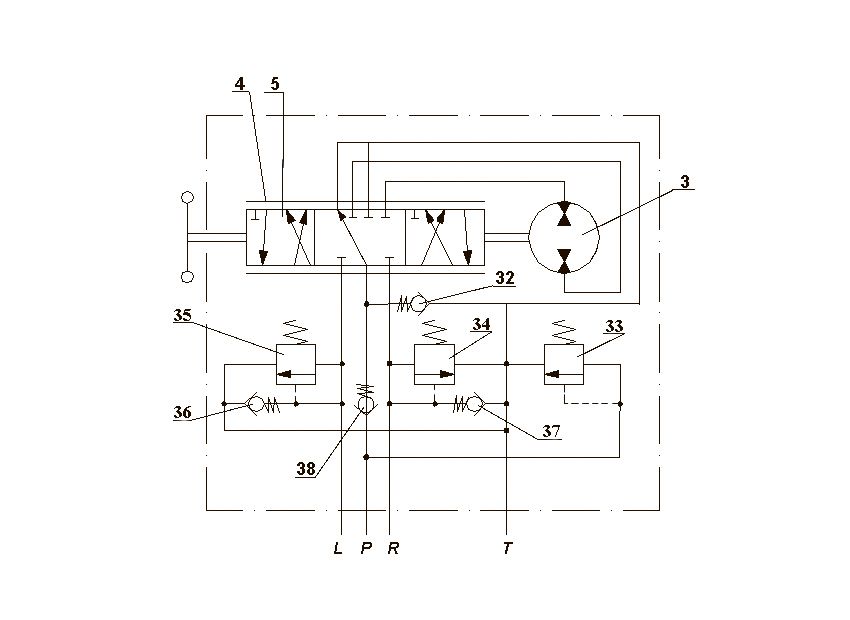

Умовні буквені позначення та терміни, що застосовуються в тексті та графічних зображеннях:
- P - напірна лінія гідрокерма;
- T - зливна лінія гідрокерма;
- L - циліндрова лінія для повороту ліворуч гідроруля;
- R - циліндрова лінія для повороту праворуч.
Область застосування
Виріб застосовується для:
- Екскаватори: ЕО-3323А
- Фронтальні навантажувачі: ТО-17
- Автогрейдери: Д-710А, Д-598А, Д-557А
Аналоги
Взаємозамінність із аналогами: Болгарія HKU 630/4+ВКН 1; DANFOSS OSPB 630 LS+OVP 20+OLS 80.
Технічні характеристики
Найменування параметру та розміру | Гранічне відхилення | Норма для використання | |||||||||||
80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | ||
Об'єм, що подається, см³ | ± 10%*) | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 |
Максимальний тиск у напірній лінії гідроруля, МПа | — | 18 | |||||||||||
Максимальний тиск на зливі, МПа | — | 18 | |||||||||||
Номінальна витрата, л/хв | ± 10% | 12,5 | 16 | 25 | 40 | 63 | 80 | ||||||
Діапазон витрати, л/хв | — | 10...20 | 12,5...25 | 20...40 | 25...50 | 40...80 | 50...80 | ||||||
Реалізована частота обертання, об/хв | не менше | 75 | |||||||||||
Діапазон налаштування тиску запобіжного клапану, МПа |
— | 10...18 | |||||||||||
Діапазон налаштування тиску спрацьовування протиударних клапанів, МПа | — | 13...21 | |||||||||||
Люфт валу гідроруля, …° | не більше | 15 | |||||||||||
Крутний момент на валу гідроруля, Н·М | не більше | 10 | |||||||||||
«Пробуксування», об/хв |
не більше | 15 | |||||||||||
Механічний ККД | не більше | 0,6 | — | ||||||||||
«Ковзання», об/хв | не більше | 2,5 | |||||||||||
Втрати тикску у нейтральному положенні валу гідрокерма, МПа | не більше | 0,2 | 0,25 | 0,3 | 0,4 | 0,6 | 0,8 | ||||||
Втрати тиску при обертанні валу гідроруля, МПа | не більше | 5,5 | |||||||||||
Час падіння тиску до тиску нейтрального положення валу гідроруля,с | не більше | 2 | |||||||||||
Витоку у зливну лінію, л/хв | не більше | 1,8 | |||||||||||
Номінальна кінематична в'язкість робочої рідини, мм²/c | ± 10% | 30 | |||||||||||
Діапазон кінематичної в'язкості робочої рідини, мм²/c | — | 10...1000 | |||||||||||
Діапазон температури робочої рідини, °C**)***) | -45...+75 | ||||||||||||
Клас чистоти робочої рідини за ГОСТ 28028 | не нижче | 15А-4-16 | |||||||||||
Тонкість фільтрації, мкм | не грубіше | 25 | |||||||||||
Маса гідроруля, кг****) | ± 10% | 6,2 | 6,3 | 6,4 | 6,5 | 6,6 | 6,7 | 6,9 | 7,1 | 7,2 | 7,5 | 7,8 | 8,4 |

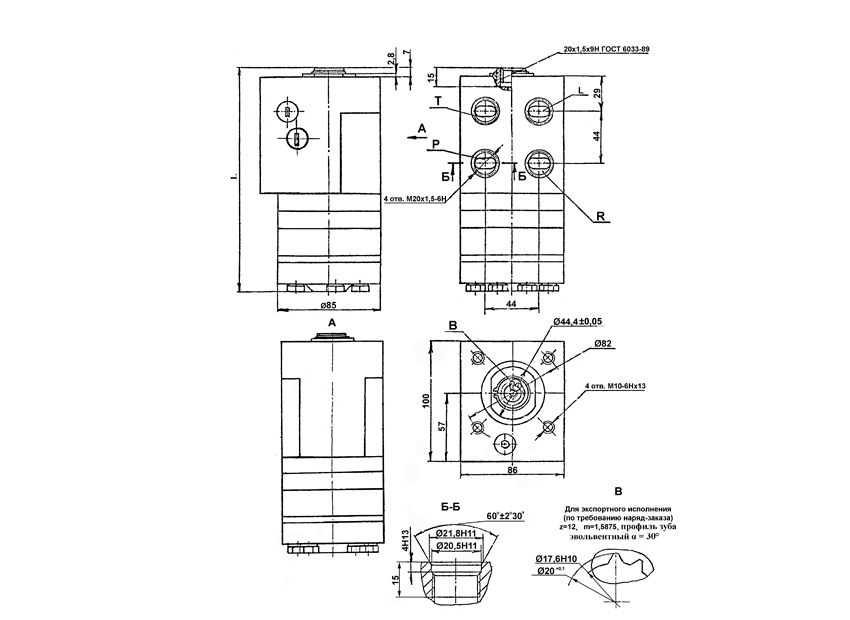

Габаритні розміри гідрокерма, мм | |||||||||||||
довжина L | ± 5% | 185 | 186 | 188 | 190 | 192,5 | 192,5 | 200 | 205 | 211,5 | 219,5 | 230,5 | 243 |
висота | 100 | ||||||||||||
ширина | 86 |
* — Допускається збільшення граничного відхилення об'ємів гідроруля, що подаються, до 80% при попутному навантаженні відповідно тиску в циліндровій лінії гідроруля (5±1) МПа і частоті обертання валу гідроруля (15±5) об/хв.
** — Для виконання ХЛ1 мінус 60… плюс 75°С.
*** — Допускається краткочасна робота гідрорукерма при температурі робочої рідини плюс 90°С.
**** — При виконанні кришок гідромотора з чавуну маса гідрокерма збільшується на 0,8 кг.
Як підключити
Чому варто купити у нас
- Унікальне обладнання, яке перевірено роками та отримало визнання як в Україні, так і за її межами;
- Консультація спеціаліста та підбір потрібного компонента гідравліки на ваше обладнання, підбір аналогів;
- Наявність на складі або виготовлення у найкоротші терміни;
- Гнучка цінова політика для оптових та постійних клієнтів;
- Працюємо по всій Україні, можливе відправлення післяплатою, доставка продукції в будь-яку точку України транспортною компанією Нова пошта.
Виготовлення на замовлення
Потрібне інше гідрокермо? Ми готові допомогти з підбором необхідного вам обладнання. Також можливе виготовлення гідроруля згідно вашого запиту. Для цього необхідно повідомити нам необхідні технічні характеристики гідроруля. Після ознайомлення з вашим запитом наші фахівці підготують відповідь.
Примітка
У разі відсутності на сайті необхідної продукції, зв'яжіться з менеджерами компанії по телефону або залиште заявку на зворотній зв'язок і вам нададуть всю необхідну допомогу в питанні підбору обладнання або його аналогів.
Купуючи у нас – будьте впевнені в оригінальності та надійності продукціїї!
-
Виробник:Стройгідравліка
-
Країна виробництва:Україна
-
Стан:новий
-
Тип техніки:
-
Сумісність з маркою:
-
Сумісність з технікою:ЭО-3323А, ТО-17, Д-710А, Д-598А, Д-557А
-
Номінальна витрата, л/хв:63
-
Максимальний тиск, МПа:18
-
Об'єм, що подається, куб см:630
-
Серія:ОКР4
-
Реалізована частота обертання, не менше об / хв:75
-
Діапазон налаштування тиску спрацьовування запобіжного клапана, МПа:10...18
-
Діапазон налаштування тиску спрацьовування протиударних клапанів, МПа:13...21
-
Люфт валу гідроруля:15
-
Крутний момент на валу гідроруля, Нм не більше:10
-
«Ковзання», об/хв не більше:2,5
-
Втрати тиску в гідрорулі, МПа не більше:0,2
-
Час падіння тиску до тиску нейтрального положення валу гідроруля, с, не більше:2
-
Витоки в зливну лінію, не більше л/хв:1,8
-
Номінальна кінематична в'язкість робочої рідини, мм2/с:30
-
Діапазон кінематичної в'язкості робочої рідини, мм 2/с:10…1000
-
Діапазон температури робочої рідини,°С:-45...+75
-
Клас чистоти робочої рідини за ГОСТ 28028 не нижче:15А-4-16
-
Тонкість фільтрації, мкм не грубіше:25
