Насос дозатор рульового керування на Автонавантажувач Т-156, 40181, 41012, 40810, 400 см³, Стройгідравліка

Артикул: МРГ01...-1;МРГ01...-2-400-85
Немає на складі
В наявності
0,00 грн
13 311,60 грн
+
Способи доставки
  • Самовивіз з Нової пошти
  • Кур'єр Нової Пошти
  • Самовивіз з магазину
  • Інші транспортні служби
Способи оплати
  • Готівкою при отриманні
  • Безготівковий переказ
  • Приват 24
  • LiqPay
Опис
Вас зацікавить:
  1. Принцип дії та особливості
  2. Область застосування
  3. Технічні характеристики
  4. Як підключити
  5. Чому варто купити у нас
  6. Виготовлення на замовлення

Принцип дії та особливості Насос дозатор рульового керування на Автонавантажувач Т-156, 40181, 41012, 40810, 400 см³, Стройгідравліка

Насос дозатор рульового керування на Автонавантажувач Т-156, 40181, 41012, 40810, 400 см³ призначений для роботи з насосом і для встановлення в системи керування (відповідні ГОСТ 27254), самохідних колісних будівельно-дорожніх машин (ковзанок, фронтальних навантажувачів, грейдерів та ін.), що мають максимальну швидкість руху не більше 50 км/год.

Види кліматичних виконань гідрорулей: УХЛ1, Т1 по ГОСТ 15150.

Показники надійності гідроруля наведені в номінальному режимі роботи, номінальної точності фільтрації 25 mkm, в'язкості робочої рідини 30 mm²/s (сСт) і дотримання умов транспортування, зберігання, монтажу та експлуатації 80-відсотковий повний ресурс гідроруля не менше 10000 h. Доопрацювання до відмови не менше 1600 h. Крітерієм граничного стану гідроруля є чистота ковзання валу, що перевищує 6 min.

Клас чистоти робочої рідини — 12 по ГОСТ 17261

Температура робочої рідини

  • мінімальна — 288 К (–45°С)
  • максимальна — 348 К (+75°С).

Кінематична в'язкість робочої рідини:

  • номінальна — (30±3) mm²/s (сСт);
  • максимальна пускова — 1000 mm²/s (сСт);
  • мінімальна короткочасна — 10 mm²/s (сСт).

Номінальна тонкість фільтрації — 25 mkm.

Область застосування

Виріб застосовується

  • Тракторні самохідні шасі: АСУТ, ЮМЗ, Т-16;
  • Автогрейдери: ДЗ-99; ДЗ-143; ДЗ-122;
  • Автонавантажувачі: Т-156; 40181; 41012; 40810;
  • Самоскиди: БелАЗ г/п40 т.; БелАЗ г/п 120 т.

Технічні характеристики

Найменування параметру та розміру Умовне позначення Норма для позначення
80 100 125 145 160 200 250 315 400 500 630 800 1000
Номінальний об'єм, що подається, см³ V0 80±8 100±10 125±12,5 145±14,5 160±18 200±20 250±25 315±31,5 400±40 500±50 630±63 800±80 1000±100
Максимальний тиск у гидрорулі, МПа Р макс 18
Максимальний тиск на зливі, МПа Рсл 18
Номінальна витрата, л/c (л/хв) О ном  0,21±2 (12,5±1,25) 027±0,03 (16±1,6) 0,42±0,04 (25±2,5) 0,66±0,07 (40±4) 1,05±0,11 (63±6,3) 1,33±0,04 (80±8)
Діапазон витрат, л/с (л/хв) 0,167...0,333 (10...20) 0,208...0,417 (12,5...25) 0,333...0,667 (20...40) 0,417...0,834 (25...50)  0,667...1,33 (40...80) 0,834...1,630 (50...100)
Люфт валу гідроруля, не більше, град —  25
Крутний момент на валу гідроруля М 10
Габаритні розміри, мм, не більше
довжина 94,5
ширина 86
висота для виконання
по рис.3 Н 186 187 188,5 190 191 193 196 200 205 211 219 229 241
по рис.4 219 220 221,5 223 224 226 229 233 238 244 252 262 274
Масса, не більше, кг виконання
по рис.3 —  7,2 7,25 7,3 7,35 7,4 7,5 7,6 7,75 7,95 8,1 8,4 8,75 9,2
по рис.4 —  7,3 7,35 7,4 7,45 7,5 7,6 7,7 7,85 8,05 8,2 8,5 8,85 9,2

Як підключити

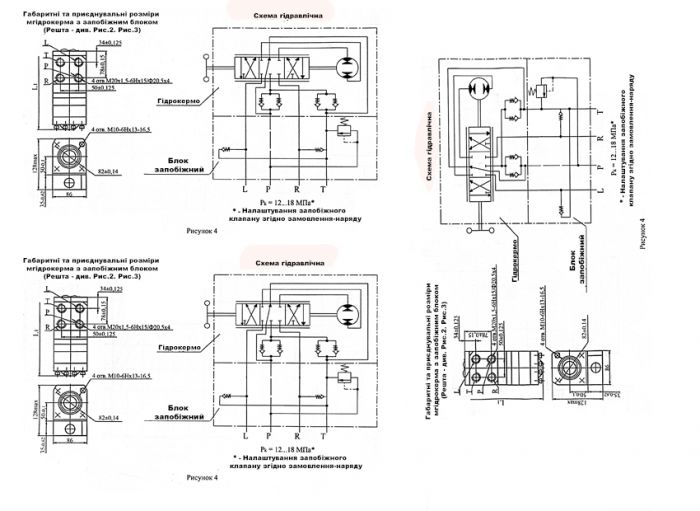

схема підключення насоса дозатора та роботи МРГ01...-2-400-85

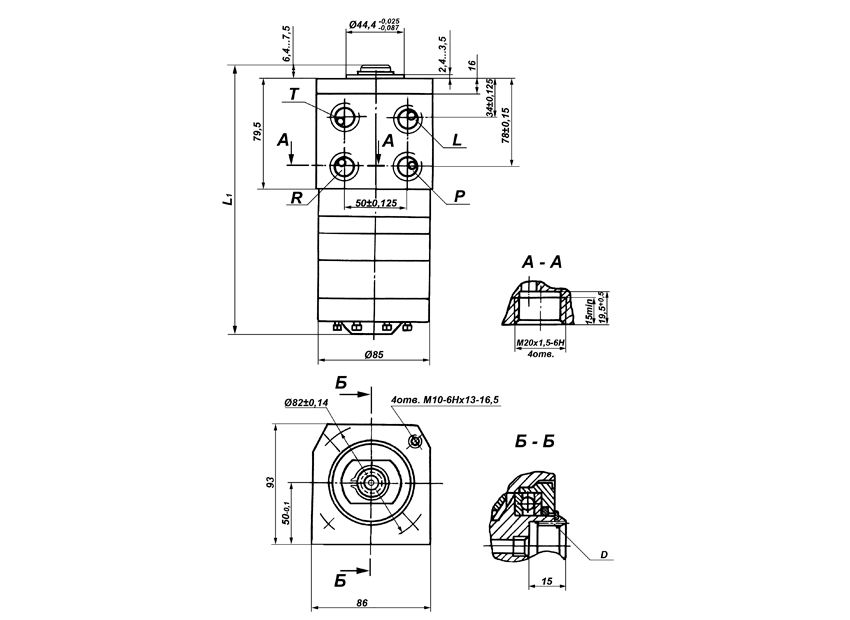

як підключити креслення МРГ01...-2-400-85

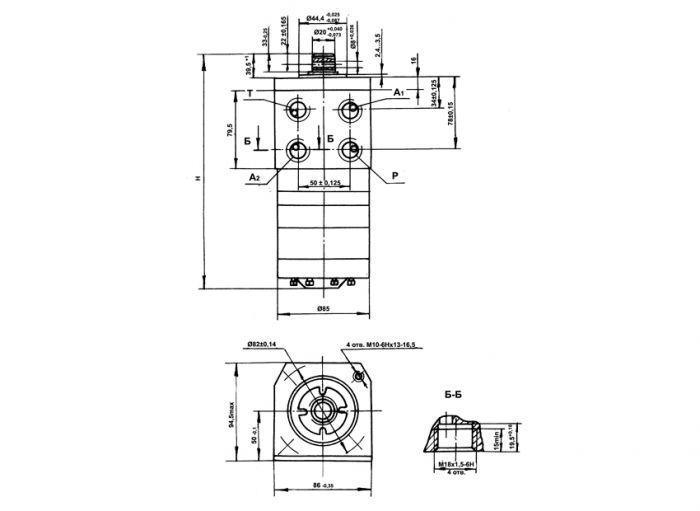

як підключити креслення друге МРГ01...-2-400-85

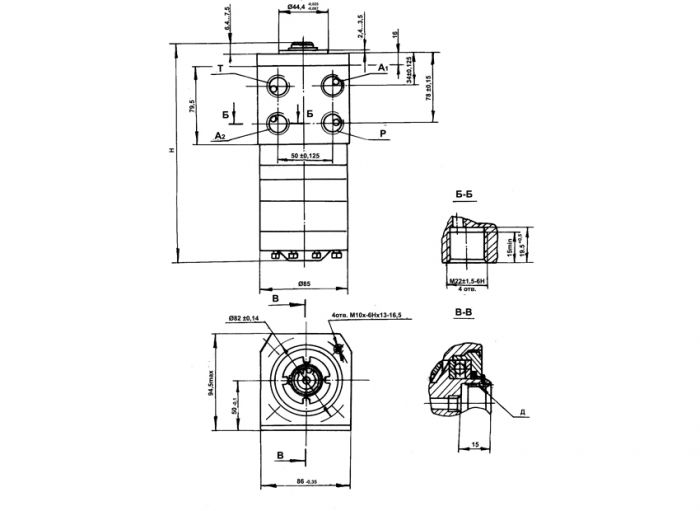

як підключити креслення третє МРГ01...-2-400-85

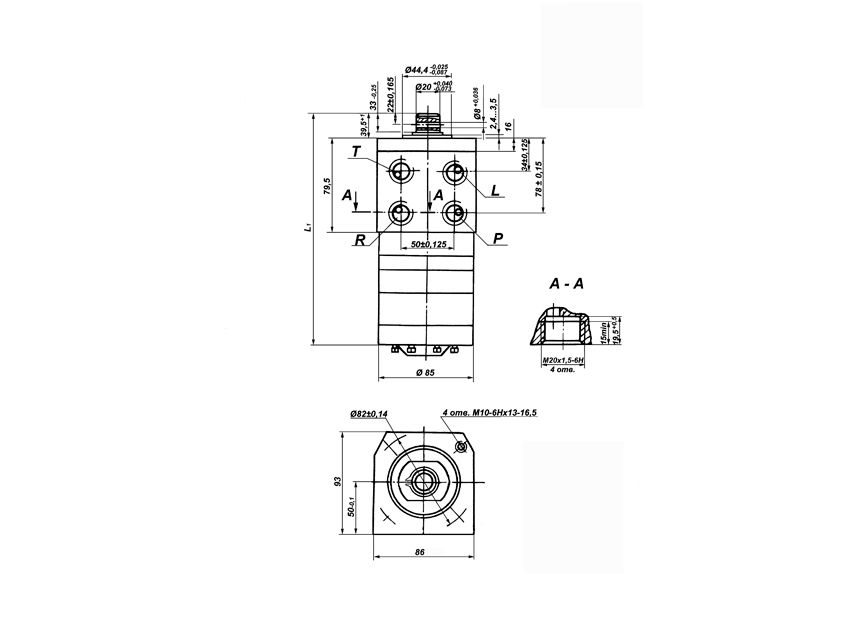

як підключити креслення четверте МРГ01...-2-400-85

схема роботи МРГ01...-2-400-85

Чому варто купити у нас

  1. Унікальне обладнання, яке перевірено роками та отримало визнання як в Україні, так і за її межами;
  2. Консультація спеціаліста та підбір потрібного компонента гідравліки на ваше обладнання, підбір аналогів;
  3. Наявність на складі або виготовлення у найкоротші терміни;
  4. Гнучка цінова політика для оптових та постійних клієнтів;
  5. Працюємо по всій Україні, можливе відправлення післяплатою, доставка продукції в будь-яку точку України транспортною компанією Нова пошта.

Виготовлення на замовлення

Потрібне інше гідрокермо? Ми готові допомогти з підбором необхідного вам обладнання. Також можливе виготовлення гідроруля згідно вашого запиту. Для цього необхідно повідомити нам необхідні технічні характеристики гідроруля. Після ознайомлення з вашим запитом наші фахівці підготують відповідь.

Примітка

У разі відсутності на сайті необхідної продукції, зв'яжіться з менеджерами компанії по телефону або залиште заявку на зворотній зв'язок і вам нададуть всю необхідну допомогу в питанні підбору обладнання або його аналогів.

Купуючи у нас – будьте впевнені в оригінальності та надійності продукціїї!

Характеристики
  • Виробник:
    Стройгідравліка
  • Країна виробництва:
    Україна
  • Стан:
    новий
  • Сумісність з маркою:
  • Сумісність з технікою:
    ДЗ-122, БелАЗ г/п40 т, Т-16, ДЗ-99, ДЗ-143, Т-156, 40181, 41012, 40810, БелАЗ г/п 120 т
  • Номінальна витрата, л/хв:
    40
  • Максимальний тиск, МПа:
    18
  • Об'єм, що подається, куб см:
    400
  • Серія:
    МРГ01...-1;МРГ01...-2
  • Люфт валу гідроруля:
    25
  • Крутний момент на валу гідроруля, Нм не більше:
    10
  • Витоки в зливну лінію, не більше л/хв:
    1,5
  • Номінальна кінематична в'язкість робочої рідини, мм2/с:
    30
  • Діапазон кінематичної в'язкості робочої рідини, мм 2/с:
    10…1000
  • Діапазон температури робочої рідини,°С:
    -60...+75
  • Клас чистоти робочої рідини за ГОСТ 28028 не нижче:
    15А-4-16
  • Тонкість фільтрації, мкм не грубіше:
    25
