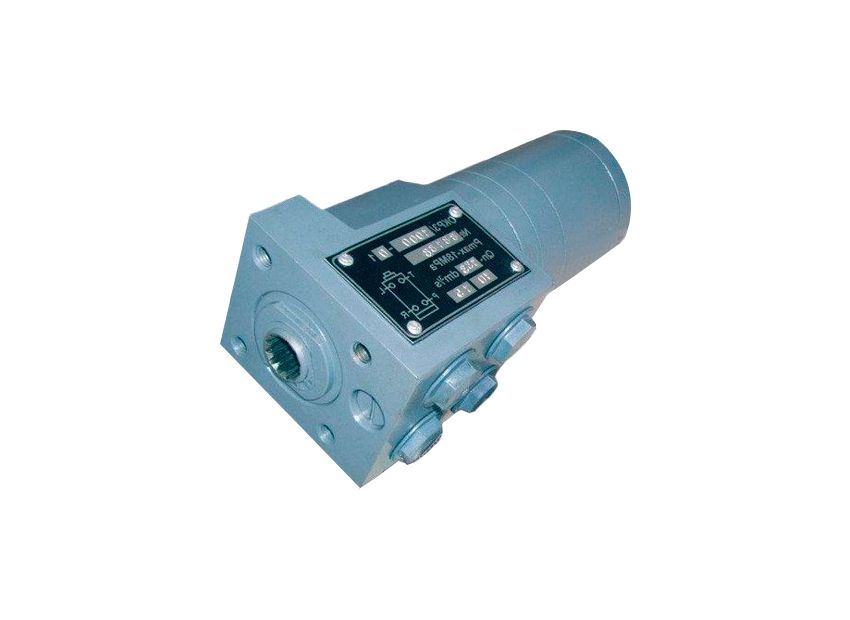

Насос дозатор на Навантажувач ТО-18, ТО-28, 400 см³, Стройгідравліка

Артикул: ОКР3-400-26
Немає на складі
В наявності
0,00 грн
13 311,60 грн
+
Способи доставки
  • Самовивіз з Нової пошти
  • Кур'єр Нової Пошти
  • Самовивіз з магазину
  • Інші транспортні служби
Способи оплати
  • Готівкою при отриманні
  • Безготівковий переказ
  • Приват 24
  • LiqPay
Опис
Вас зацікавить:
  1. Принцип дії та особливості
  2. Область застосування
  3. Технічні характеристики
  4. Як підключити
  5. Чому варто купити у нас
  6. Виготовлення на замовлення

Принцип дії та особливості Насоса дозатора на Навантажувач ТО-18, ТО-28, 400 см³, Стройгідравліка

Насос дозатор на Навантажувач ТО-18, ТО-28, 400 см³ виконаний у виконанні «гідроруль пріоритетний» з вбудованим запобіжним, запірним, протиударним, підживлювальними та аварійними клапанами і забезпечує у нейтральній позиції при замкнених циліндрових лініях з'єднання напірної лінії з лінією додаткового споживача.

Приклад запису позначення при замовлені та застосуванні в документаціїї іншої продукції гідрокерма з об'ємом 1000 см³, що додається, виготовленого у кліматичному виконанні У1: ОКР3/1000-У1 ТУ У 06958891-005-2000.

Умовні буквені позначення та терміни, що застосовуються в тексті та графічних зображеннях:

  • P - напірна лінія гідроруля;
  • T - зливна лінія гідроруля;
  • L - циліндрова лінія для повороту вліво;
  • R - ціліндрова лінія для повороту праворуч;
  • EF - лінія додаткового споживача.

Область застосування

Виріб застосовується у:

  • Фронтальні навантажувачі: ТО-18
  • Колісні трактори: Т-120

Технічні характеристики

Найменування параметра та розміру Гранічне відхилення Норма для виконання
80 100 125 160 200 250 315 400 500 630 800 1000
Об'єм, що подається, см³ ± 10%*) 80 100 125 160 200 250 315 400 500 630 800 1000
Максимальний тиск в напірної линії гідроруля, МПа 18
Максимальний тиск на зливі, МПа 18
Номінальна витрата, л/хв ± 10% 12,5 16 25 40 63 80
Діапазон витрат, л/хв 10...20 12,5...25  20...40 25...50 40...80 50...80
Реалізована частота обертання, об/хв не менше 75
Діапазон налаштування тиску запобіжного клапану, МПа 10...18
Диапазон налаштування тиску спрацьовування протиударних клапанів, МПа 13...21
Люфт валу гідроруля, ° не більше 15
Крутний момент на валу гідроруля, Н·м не більше 10
«Пробуксування», об/хв не більше 15
Механічний ККД не більше 0,6
«Ковзання», об/хв не більше 2,5
Втрати тиску в нейтральному положенні валу гідроруля, МПа не більше 0,2 0,25 0,3 0,4 0,6 0,8
Втрати тиску при обертанні валу гідроруля, МПа не більше 5,5
Час падіння тиску до тиску нейтрального положення валу гідроруля, с не більше 2
Витоку в зливну лінію, л/хв не більше 1,8
Номінальна кінематична в'язкість робочої рідини, мм²/с ± 10% 30
Діапазон кінематичної в'язкості рабочої рідини, мм²/с 10...1000
Ліапазон температури робочої рідини, °С**)***) -45...+75
Клас чистоти рабочої рідини за ГОСТ 28028 не нижче 15А-4-16
Тонкість фильтрації, мкм не грубіше 25
Маса гидрокерма, кг****) ± 10% 6,2 6,3 6,4 6,5 6,6 6,7 6,9 7,1 7,2 7,5 7,8 8,4

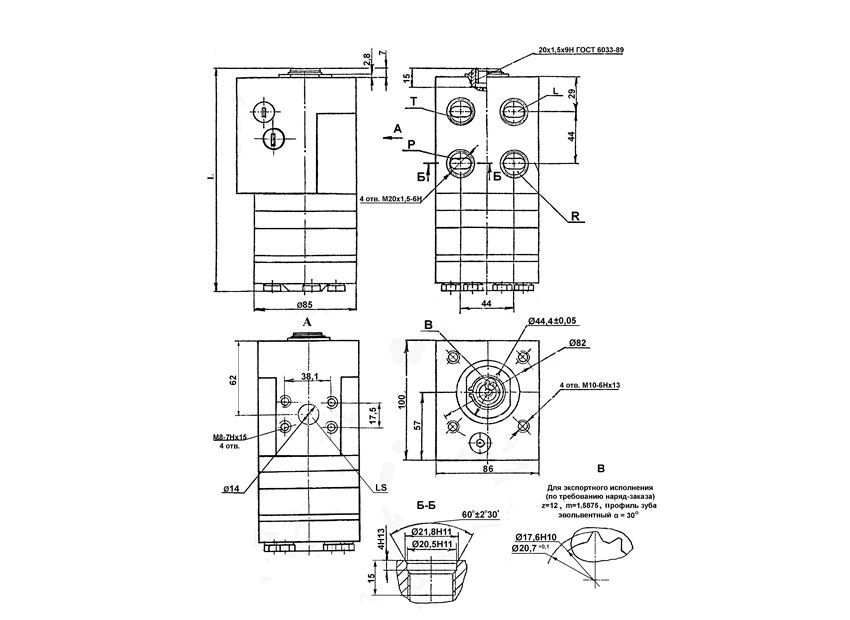

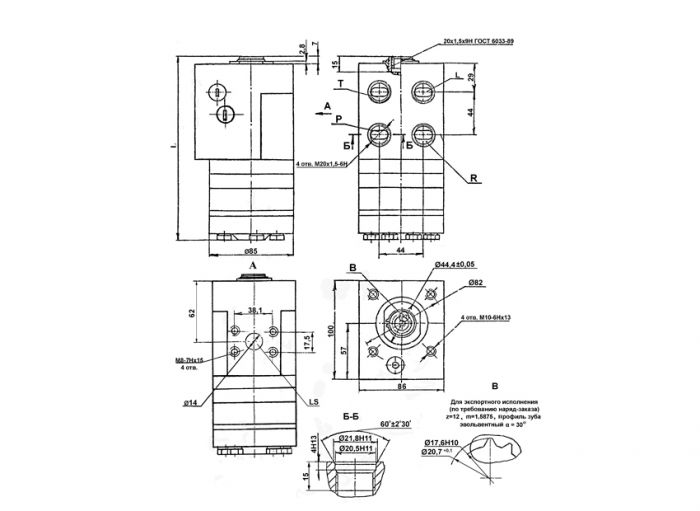

Габаритні розміри гидрокерма, мм
довжина L ± 5%
висота 100
ширина 86

Як підключити

як підключити Гідрокермо ОКР3-400-26

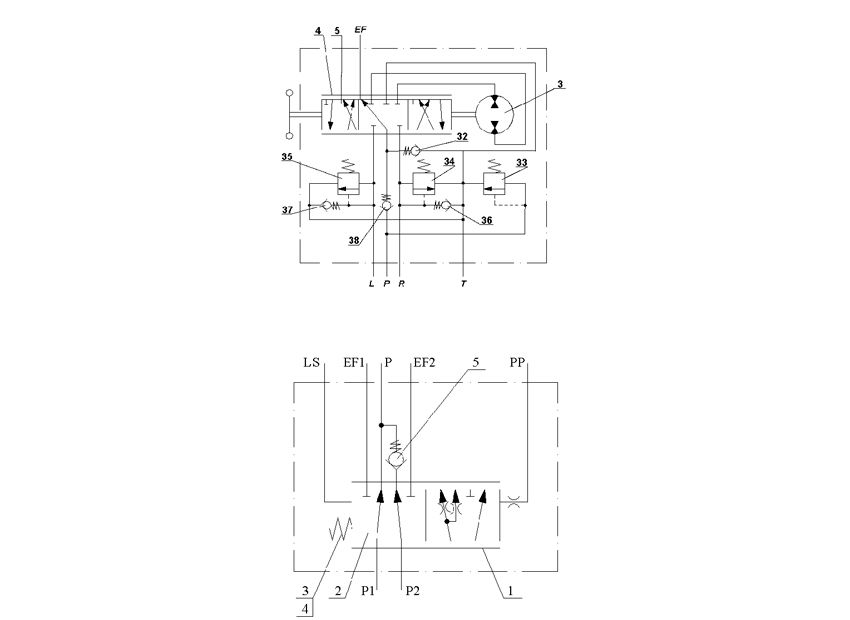

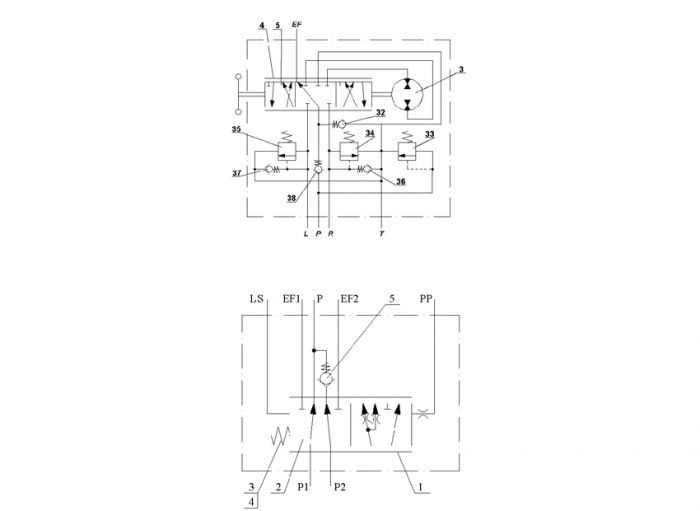

схема підключення Гидрокерма ОКР3-400-26

Чому варто купити у нас

  1. Унікальне обладнання, яке перевірено роками та отримало визнання як в Україні, так і за її межами;
  2. Консультація спеціаліста та підбір потрібного компонента гідравліки на ваше обладнання, підбір аналогів;
  3. Наявність на складі або виготовлення у найкоротші терміни;
  4. Гнучка цінова політика для оптових та постійних клієнтів;
  5. Працюємо по всій Україні, можливе відправлення післяплатою, доставка продукції в будь-яку точку України транспортною компанією Нова пошта.

Виготовлення на замовлення

Потрібне інше гідрокермо? Ми готові допомогти з підбором необхідного вам обладнання. Також можливе виготовлення гідроруля згідно вашого запиту. Для цього необхідно повідомити нам необхідні технічні характеристики гідроруля. Після ознайомлення з вашим запитом наші фахівці підготують відповідь.

Примітка

У разі відсутності на сайті необхідної продукції, зв'яжіться з менеджерами компанії по телефону або залиште заявку на зворотній зв'язок і вам нададуть всю необхідну допомогу в питанні підбору обладнання або його аналогів.

Купуючи у нас – будьте впевнені в оригінальності та надійності продукціїї!

Характеристики
  • Виробник:
    Стройгідравліка
  • Країна виробництва:
    Україна
  • Стан:
    новий
  • Тип техніки:
  • Сумісність з маркою:
  • Сумісність з технікою:
    ТО-18, ТО-28
  • Номінальна витрата, л/хв:
    40
  • Максимальний тиск, МПа:
    18
  • Об'єм, що подається, куб см:
    400
  • Серія:
    ОКР3
  • Реалізована частота обертання, не менше об / хв:
    75
  • Діапазон налаштування тиску спрацьовування запобіжного клапана, МПа:
    10...18
  • Діапазон налаштування тиску спрацьовування протиударних клапанів, МПа:
    13...21
  • Люфт валу гідроруля:
    15
  • Крутний момент на валу гідроруля, Нм не більше:
    10
  • «Ковзання», об/хв не більше:
    2,5
  • Втрати тиску в гідрорулі, МПа не більше:
    0,2
  • Час падіння тиску до тиску нейтрального положення валу гідроруля, с, не більше:
    2
  • Витоки в зливну лінію, не більше л/хв:
    1,8
  • Номінальна кінематична в'язкість робочої рідини, мм2/с:
    30
  • Діапазон кінематичної в'язкості робочої рідини, мм 2/с:
    10…1000
  • Діапазон температури робочої рідини,°С:
    -45...+75
  • Клас чистоти робочої рідини за ГОСТ 28028 не нижче:
    15А-4-16
  • Тонкість фільтрації, мкм не грубіше:
    25
