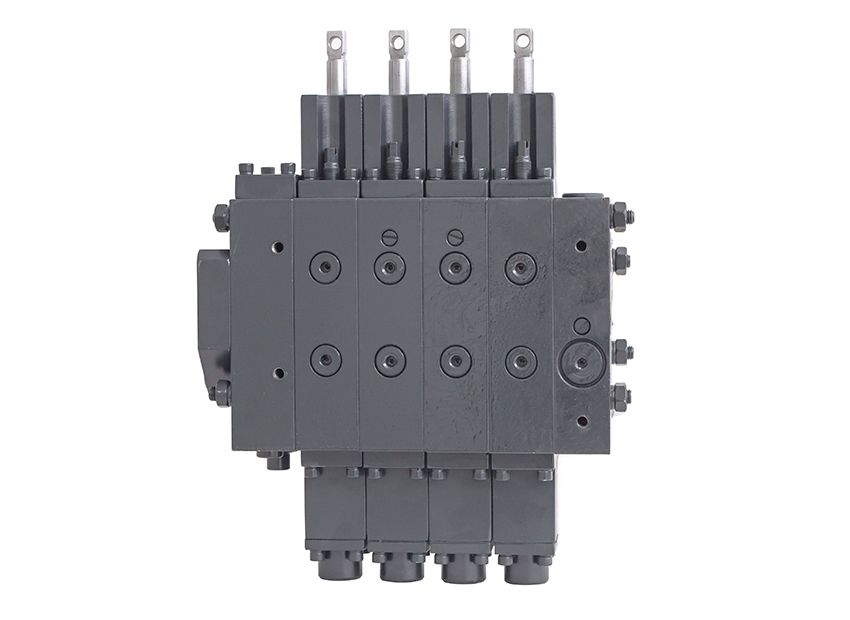

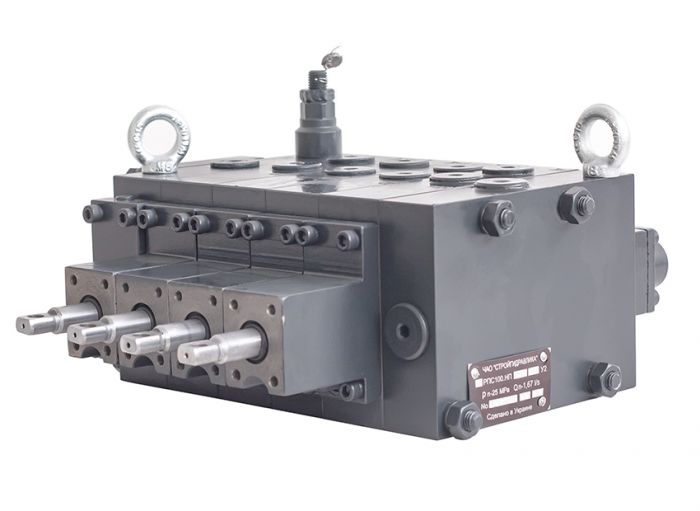

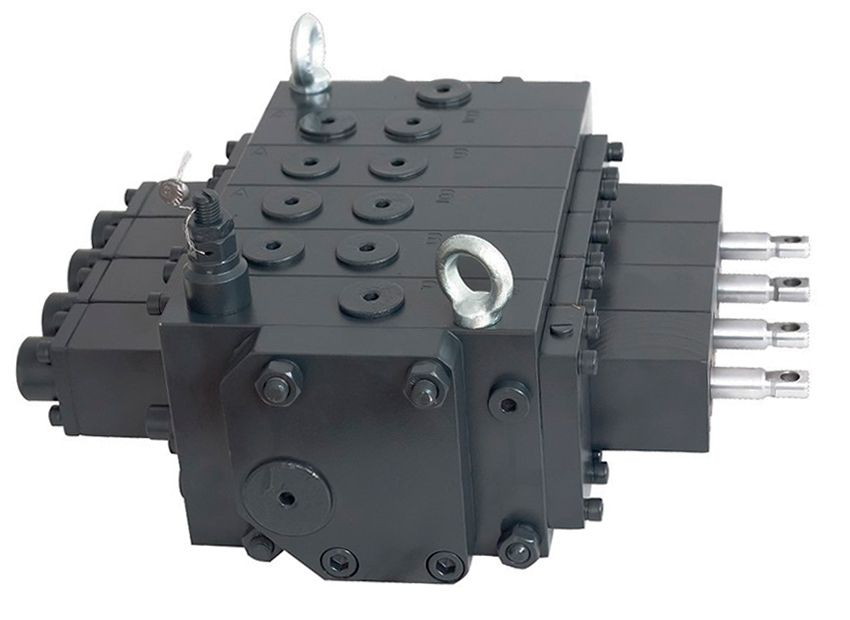

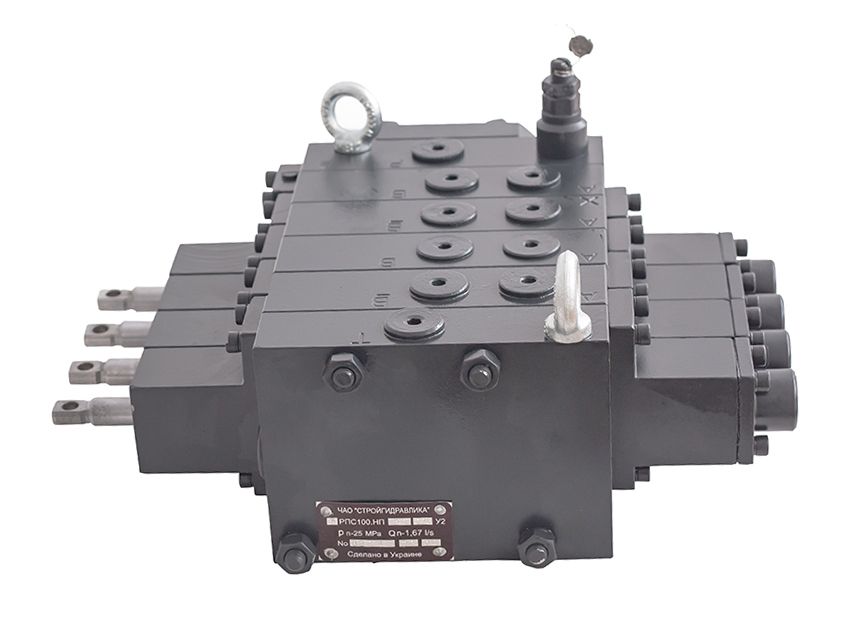

Гідророзподільник 4 секційний Стройгідравліка, аналог 528134004 SB23LS 4var Bosch-Rexroth, 140 л/хв

( 13 )

Залишити відгук

Немає на складі

В наявності

0,00 грн

22 510,00 грн

− +

Швидке замовлення

Способи доставки

Самовивіз з Нової пошти
Кур'єр Нової Пошти
Самовивіз з магазину
Інші транспортні служби

Способи оплати

Готівкою при отриманні
Безготівковий переказ
Приват 24
LiqPay

Опис

Вас зацікавить:

Принцип дії та особливості 4 секційного гідророзподільника Будгідравліка, аналог 528134004 SB23LS 4var Bosch-Rexroth, 140 л/хв

Гідророзподільник пропорційний 4 секційний типу РПС100, аналог 528134004 SB23LS 4var Bosch-Rexroth, (надалі - розподільник), призначений для використання в гідросистемах спільно з регульованим насосом і з зворотним зв'язком по навантаженню, для плавного керування швидкістю гідравлічних виконавчих механізмів, за допомогою зміни напрямку, пуску, або зупинки потоку робочої рідини в гідр системах, у тому числі при паралельній роботі кількох механізмів із попутним, або зустрічним навантаженням. Конструкція розподільника забезпечує незалежне регулювання максимальної величини витрати будь-якої робочої секції в кожній зафіксованій позиції з автоматичною розфіксацією золотників при заданій величині робочого навантаження в будь-якому зафіксованому положенні. При цьому висока швидкість спрацьовування механізму розфіксування забезпечує відсутність закидів тиску, а зворотний зв'язок по навантаженню дозволяє максимально знизити втрати на тепловиділення при дроселюванні.

Розподільник виготовляється за технічними умовами ТУ У 29.3-31681688-001:2008 у різних виконаннях за габаритними та приєднувальними розмірами, за функціональними залежностями та за кліматичними факторами.

Область застосування

навісні пристрої тракторів та комбайнів;
сільськогосподарські машини та механізми, де потрібна паралельна робота кількох виконавчих механізмів;
машини комунального господарства, навантажувачі та крани, дорожньо-будівельні машини та ін.;
машини загальнопромислового обладнання.

Розподільник виконується за схемою із закритим центром.

Робочі секції розподільника виготовляються з різними варіантами керування:

механічне;
ручне;
електрогідравлічне;
електропропорційне;
із регулятором витрати.

Робочі секції гідророзподільника мають виконання по позиціях золотників, способів фіксації та розфіксації, наявності допоміжних гідравлічних пристроїв та їх розташування.

Аналоги

Взаємозамінність із аналогами: 528134004 SB23LS 4var Bosch-Rexroth.

Технічні характеристики

Найменування параметру	Значення
Пропускна здатність розподільника за відсутності керуючих впливів, дм³/хв	180
Величина тиску живлення, МПа — максимальна — номінальна — мінімальна	32 25 2
Максимальний тиск у зливні гідролінії, МПа не більше	2
Номінальна величина витрати робочих секцій гідророзподільника за номінального значення вхідних впливів, дм³/хв	100-5
Діапазон плавної зміни витрати робочих секцій гідророзподільника при змінах величин керуючих впливів від нуля до номінального значення, дм³/хв	5...100
Діапазон ручного настроювання номінальної величини витрати робочих секцій з регулятором витрати при номінальному значенні величин вхідних керуючих впливів, не менше дм³/хв	5...100
Зусилля переміщення золотника, Н, не більше	300
Параметри регулювання розподільника з електропропорційним керуванням: — постійна часу робочих секцій, с, не більше — основна похибка підтримки заданої величини витрати, %, не більше — гістерезіс, %, не більше	0,4 1,0 1,0
Зусилля переміщення рукоятки механізму ручного керування, Н, не более	50
Максимальні внутрішні витоки з лінії споживача А/В гідролінію Т в позиції золотника «нейтраль», см³/хв: при тиску 12,5 МПа і в'язкості 35 сСт — без гідрозамку — з гідрозамком	30 2
Кінематична в'язкість робочої рідини, мм²/с: — номінальна — максимальна — мінімальна	35 180 10
Температура робочої рідини, °C — максимальна — мінімальна	+85 -20
Номінальна тонкість фільтрації робочої рідини, мкм	25
Температура навколишнього середовища, °C — максимальна — мінімальна	+50 -40
Хід золотника від нейтральної позиції: — до робочої позиції, мм — до плаваючої позиції, мм	7 12

Приєднувальні розміри

Габаритні та приєднувальні розміри гідророзподільників з ручним керуванням з механізмами фіксації та пружинним поверненням золотників у нейтральну позицію відповідно наведені у таблиці 1, 2, а гідророзподільників з електрогідравлічним керуванням — у таблиці 3.

Таблиця 1. Габаритні розміри та маса розподільника

Число робочих секцій, n	L, мм	М, мм	Маса не більше, кг
1	148	70	16,9
2	190	112	23,8
3	232	154	30,7
4	274	196	37,6
5	316	238	44,5
6	358	280	51,4
7	400	322	58,3
8	442	364	65,2

Таблиця 2. Габаритні розміри та маса розподільника

Число робочих секцій, n	L, мм	М, мм	Маса не більше, кг
1	170	70	18,6
2	212	112	25,5
3	254	154	32,4
4	296	196	39,3
5	338	238	46,2
6	380	280	53,1
7	422	322	60,0
8	464	364	67,1

Таблиця 3. Габаритні розміри та маса розподільника

Число робочих секцій, n	L, мм	М, мм	Маса не більше, кг
1	170	70	22,7
2	212	112	33,7
3	254	154	44,7
4	296	196	55,7
5	338	238	66,7
6	380	280	77,7
7	422	322	88,7
8	464	364	99,7

Як підключити

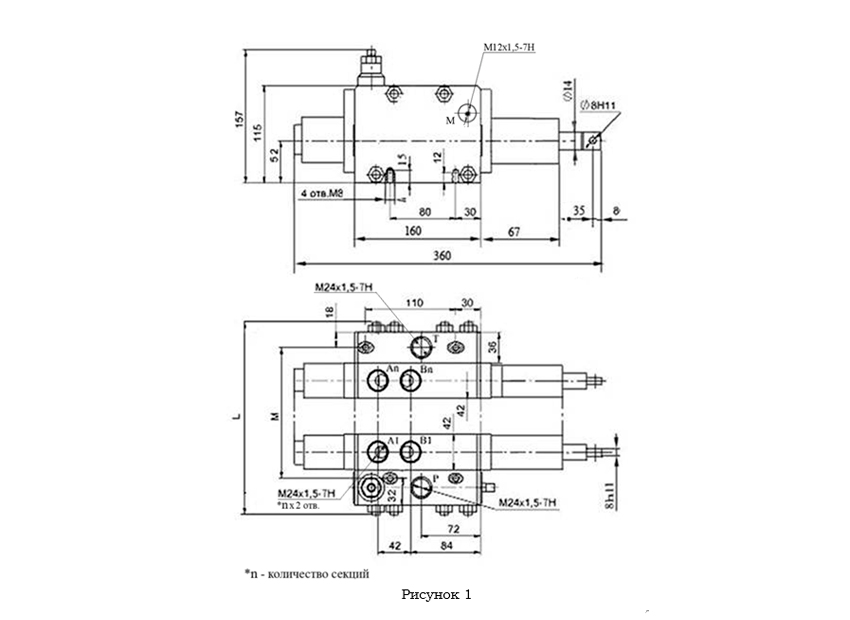

як підключити Гідророзподільник 4РПС 100 НП.22-001У2

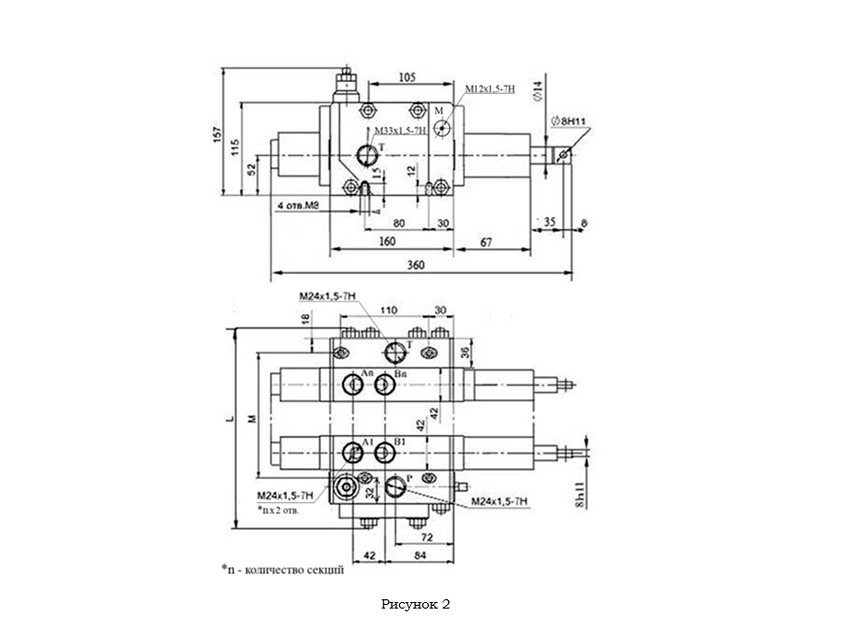

схема підключення 4РПС 100 НП.22-001У2

креслення схеми роботи 4РПС 100 НП.22-001У2

Чому варто купити у нас

Унікальне обладнання, яке перевірено роками та отримало визнання як в Україні, так і за її межами;
Консультація спеціаліста та підбір потрібного компонента гідравліки на ваше обладнання, підбір аналогів;
Наявність на складі або виготовлення у найкоротші терміни;
Гнучка цінова політика для оптових та постійних клієнтів;
Працюємо по всій Україні, можливе відправлення післяплатою, доставка продукції в будь-яку точку України транспортною компанією Нова пошта.

Виготовлення на замовлення

Потрібен інший гідророзподільник? Ми готові допомогти з підбором необхідного вам обладнання. Також можливе виготовлення розподільника згідно вашого запиту. Для цього необхідно повідомити нам необхідні технічні характеристики гідророзподільника, наприклад: принцип його роботи, на якій техніці він встановлений, який насос стоїть, кількість секцій (золотників), важелів, гідравлічна схема. Після ознайомлення з вашим запитом наші фахівці підготують відповідь.

Примітка

У разі відсутності на сайті необхідної продукції, зв'яжіться з менеджерами компанії по телефону або залиште заявку на зворотній зв'язок і вам нададуть всю необхідну допомогу в питанні підбору обладнання або його аналогів.

Купуючи у нас – будьте впевнені в оригінальності та надійності продукціїї!

Характеристики

Виробник:

Стройгідравліка
Країна виробництва:

Україна
Стан:

новий
Тип техніки:

трактор, комбайн, екскаватор, навантажувач, самоскид, кран, маніпулятор, сміттєвоз, бульдозер, мінітрактор
Кількість секцій:

4
Аналог виробник:

Bosch-Rexroth
Аналог модель:

528134004 SB23LS 4var
Керування золотниками:

механічне
Пропускна спроможність або заявлений максимальний об'єм олії, л/хв:

140
Номінальна витрата, л/хв:

100
Максимальний тиск, МПа:

32
Номінальний тиск, МПа:

25 (250 Па)
Мінімальний тиск, МПа:

1,6
Серія:

РПС 100
Діапазон плавної зміни витрати робочих секцій розподільника при змінах величин дій, що управляють, від нуля до номінального значення, дм³/хв:

5...100
Діапазон ручного налаштування величини витрати робочих секцій з регулятором витрати при номінальному значенні вели-чин вхідних дій, що управляють, не менше, дм³/хв:

5…80
Зусилля переміщення золотника, Н, не більше:

300
Зусилля переміщення руків'я механізму ручного управління, Н, не більше:

50
Хід золотника від нейтральної позиції до робочої позиції, мм:

7
Хід золотника від нейтральної позиції:

12
Номінальна тонкість фільтрації робочої рідини, мкм:

25
Температура довкілля, С°:

-40...+50
Тип секції:

нерегульовані, регульовані
